C.V. Led vs universalknute (U-led): nyckelskillnader för drivaxlar

Varje drivaxelsystem måste överföra vridmoment samtidigt som det absorberar vinklar som skapas av fjädring och styrning. Två ledkonstruktioner dominerar moderna fordon: konstanthastighetsleden (C.V.-knuten) och universalknuten (U-knuten). Även om båda ansluter roterande axlar, är deras funktionsprinciper, gränser och felmönster mycket olika. Att förstå dessa skillnader är viktigt när man inspekterar, underhåller eller byter ut drivaxelkomponenter.

Vad är en C.V. Gemensam?

En koppling med konstant hastighet håller den utgående axeln roterande med exakt samma hastighet som den ingående axeln, även när de två axlarna arbetar i vinkel. Istället för en enda gångjärnspunkt överför den vridmoment genom flera kulor som rullar i böjda spår eller genom rullar i ett stativarrangemang. Som ett resultat förblir vinkelhastigheten för den drivna sidan enhetlig under varje varv.

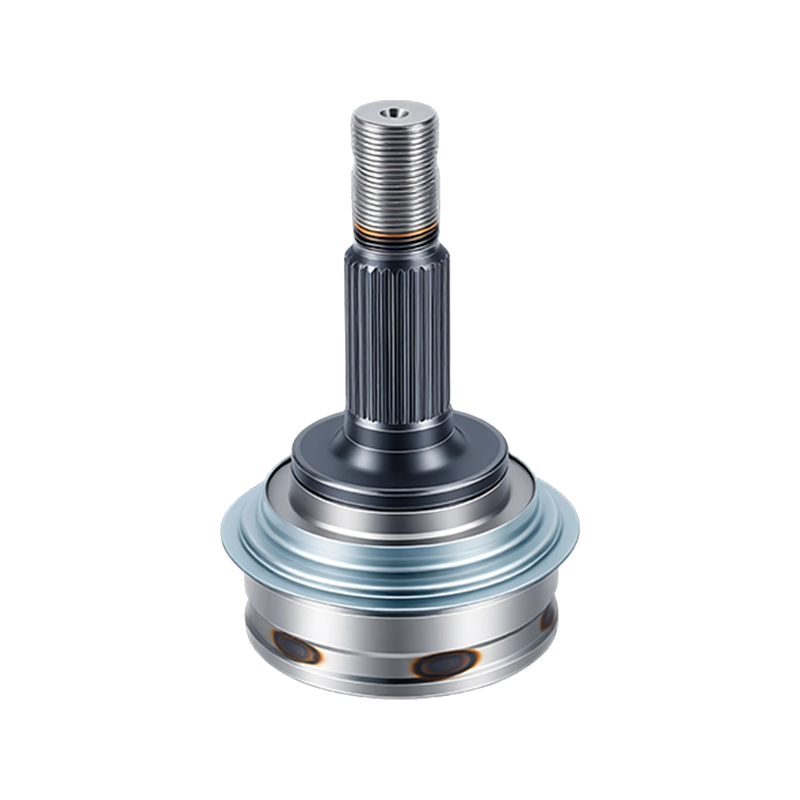

Det finns flera mönster. Kulleden i Rzeppa-stil är den vanligaste yttre leden, monterad bakom hjulnavet. En stativled, som använder tre rullenheter, används ofta som den inre leden på transmissionssidan. Båda fungerar smidigt i vinklar upp till cirka 50 grader, vilket är anledningen till att de framdrivna axlarna förlitar sig på dem.

43040-32040 Tripod Inner CV Joint for Drive Shaft

43040-32040 Stativ inre CV-led för drivaxel Detta precisionsstativ inre led passar frontdriven och utvalda fyrhjulsdrivna system. Dess rullkonstruktion kompenserar axiell rörelse samtidigt som den minskar vibrationerna, vilket gör den till en pålitlig ersättning för reparationer av drivaxeln. Visa produkt →

C.V. skarven är skyddad av en flexibel stövel som håller fett inne och föroreningar ute. En hälsosam stövel låter leden hålla hela fordonets liv. När stöveln splittras förloras fett, vatten och grus kommer in och fogen slits snabbt. Regelbunden stövelinspektion är därför viktig.

Vad är en Universalknut (U-Joint)?

Kardanleden, eller kardanleden, använder en korsformad spindel och nållager för att koppla ihop två ok. Designen är enkel, stark och billig. Men en enda U-led som arbetar i en vinkel ger inte konstant hastighet: utgående axel accelererar och bromsar två gånger per varv, vilket skapar vibrationer som växer med vinkel och hastighet.

Vid de små vinklarna på en typisk bakhjulsdriven kardanaxel är fluktuationen mild och absorberas lätt. Två U-leder på samma axel tar bort varandras hastighetsfel när de arbetar i lika men motsatta vinklar, vilket tillåter nästan konstant hastighet.

U-leder klarar höga vridmomenttoppar och stötbelastningar bättre än de flesta andra ledertyper. De förblir standarden för längsgående drivaxlar, solidaxlade bakaxlar, jordbruksmaskiner och kraftuttagsaxlar där vinklarna är blygsamma men belastningarna är brutala.

Nyckelskillnader mellan C.V. Led och U-leder

Tabellen nedan sammanfattar de viktigaste tekniska skillnaderna.

Aspekt	C.V. Led	Universal Joint
Hastighetsutgång	Konstant i alla vinklar	Fluktuerar två gånger per varv vid vinkel
Maximal vinkel	Upp till 50 grader	Upp till ca 15 till 20 grader för smidig drift
Typiskt läge	Främre halvaxlar, oberoende fjädring	Längsgående drivaxlar, solida axlar, kraftuttagsaxlar
Vibrationer och buller	Låg och smidig	Ökar med vinkel och hastighet
Underhåll	Förseglad stövel; byt ut om den är skadad	Smörjbara beslag på många enheter
Stötbelastningstolerans	Bra, men stövelfel påskyndar slitaget	Utmärkt; robust mot stötar

   Nyckeluttag: C.V. joint är den enda ledfamiljen som kan leverera konstant hastighet vid höga arbetsvinklar, medan U-leden förblir det starkare valet för applikationer med låg vinkel och hög stöt.

Hastighetskonsistens är kärnskillnaden

En U-fogs hastighetsfluktuation kan inte elimineras med en enda led. Det gör att C.V. skarv det enda praktiska alternativet för drivna hjul som vinklar kraftigt vid kurvtagning.

Vinkelkapaciteten avgör var varje del hör hemma

C.V. leder ger mjuk kraft vid höga arbetsvinklar, vilket passar styrda och oberoende fjädrande hjul. U-leder hanterar begränsade vinklar men tolererar vridmomentstötar bra och är kompakta för sin kapacitet. Designern matchar fogen till den maximala vinkel som upphängningen kan skapa.

Olika fellägen, olika inspektionsvanor

Med en C.V. skarv, fel börjar vanligtvis med en trasig känga, sedan fettförlust och förorening. Med en U-led visar sig fel ofta som klumpar från slitna nållager eller en gripen spindel. Båda kan fångas tidigt genom inspektion och regelbundna kontroller.

Där varje led förekommer i ett drivaxelsystem

På ett framhjulsdrivet fordon går vridmomentet från en tvärgående axel till två halvaxlar. Varje halvskaft har en inre C.V. led på transmissionssidan och en yttre C.V. led vid ratten. Den inre leden använder vanligtvis en stativdesign för att tillåta längdändring; den yttre leden använder en fast kuldesign för att hantera styrvinklar.

På ett bakhjulsdrivet fordon går vridmomentbanan från växellådan till en differential genom en längsgående kardanaxel. Universalknutar i båda ändarna möjliggör motorrörelser och fjädring. Bakre halvaxlar med solid axel kan också använda U-leder vid de inre ändarna.

På många fyrhjulsdrivna och oberoende fjädringsmodeller förekommer båda familjerna i samma fordon. Kompletta drivaxelenheter kombinerar inre och yttre C.V. skarvar med precisionsaxel, varför eftermarknadsbyte vanligtvis görs som en komplett montering snarare än skarv för skarv.

2303102XNM01A Complete CV Axle Drive Shaft Assembly

2303102XNM01A Komplett CV-axelns drivaxelenhet En hel drivaxelenhet som kombinerar axel och leder med konstant hastighet för integrerad kraftöverföring. Idealisk för eftermarknadsbyte, den förbättrar installationsbekvämligheten och säkerställer samordnade prestanda över styr- och fjädringsrörelser. Visa produkt →

Hur man väljer rätt led

Den första regeln är att matcha den ursprungliga designen. En C.V. skarv och U-skarv kan inte bytas på samma axel eftersom deras monteringsflänsar, oktyper, splines och längdkompensation är helt olika. Att ersätta en utan att designa om enheten leder till vibrationer, tidiga fel och säkerhetsrisker.

Kontrollera OE-artikelnummer och ledtyp innan du beställer.
Mät arbetsvinkeln; stora vinklar kräver en C.V. fog, små vinklar kan tillåta en U-fog.
Inspektera splines, ABS-ring och stödlager innan du väljer en montering.
När en känga slits sönder, byt ut hela halva axelenheten för att undvika upprepade fel.

För verkstäder och distributörer är leveranskällan lika viktig som delen. Att arbeta med en leverantör som presterar fabriksdirekt tillverkning och inspektion minskar risken för felaktiga eller undermåliga komponenter.

Vanliga tecken på fel och underhållstips

De tidigaste tecknen på ett sviktande C.V. led är ett rytmiskt klickljud vid svängning och en vibration under acceleration. En sprucken eller fet stövel är normalt synlig innan fogen skadas, och att byta ut en stövelsats vid den punkten kan rädda hela halva skaftet. Många misslyckanden kan förutsägas om du upptäck de tidiga varningstecknen .

U-ledsbrott meddelas vanligtvis av en metallisk klunk när lastriktningen ändras och av ökande vibrationer vid motorvägshastighet. Slitna nållager känns grova när axeln roteras för hand. Regelbunden smörjning förlänger lagerlivslängden på servicebara enheter.

En praktisk rutin inkluderar att kontrollera stövlarna vid varje oljebyte, rengöra fett runt stövlarna, lyssna efter klickningar på fullt rattlås och byta ut stövelsatsen medan leden fortfarande är i gott skick.

04427-0K020 Anti-Leak Drive Shaft CV Boot Cover

04427-0K020 Anti-läckage drivaxel CV-kåpa Denna flexibla gummistövel håller kvar fett och blockerar föroreningar för fogar med konstant hastighet. Dess veckade design rymmer styr- och fjädringsrörelser, vilket hjälper till att förhindra för tidigt fogslitage och bibehåller smidig transmission. Visa produkt →

Vanliga frågor

F1: Kan en U-led ersätta en C.V. led på en framhjulsdriven bil?

Nej. Monteringssystemet, splines, vinkelkrav och hastighetsegenskaper är inkompatibla. En U-led skulle skapa kraftiga vibrationer vid styrvinklar och snabbt slitas ut. Använd alltid samma gemensamma familj som originalutrustningen.

F2: Varför producerar en U-led vibrationer som en C.V. gemensamma inte?

En enda U-led ändrar den utgående axelns vinkelhastighet två gånger per varv, och vibrationen ökar med vinkel och hastighet. En C.V. skarven håller utmatningshastigheten konstant, så att den går smidigt även vid skarpa vinklar.

F3: Vilken led som håller längre, C.V. leden eller U-leden?

Båda kan hålla mer än 150 000 km med korrekt underhåll. C.V. gemensamt liv beror på stövelns integritet; U-knutens livslängd beror på lagersmörjning och belastning. Inom eftermarknadsservice har C.V. skarven misslyckas vanligtvis först eftersom bagageutrymmet är utsatt för vägskräp.

F4: Behöver jag byta ut inre och yttre C.V. leder samtidigt?

Inte alltid. Många tekniker byter ut den kompletta halvaxelenheten eftersom den innehåller både leder, axeln, stövlar och fett, vilket minskar risken för ett andra fel.

Att välja mellan ett C.V. fog och en U-fog handlar inte om vilken design som är starkare. Det handlar om att anpassa leden till drivaxelns rörelse- och belastningsprofil. C.V. leder ger konstant hastighet vid höga vinklar där hjulen styr. U-leder ger enkel, robust vridmomentöverföring där vinklarna förblir konservativa. Att använda rätt ledtyp och byta ut kängor tidigt kommer att hålla axlarna snurrande hundratusentals mil.
